Como funciona um eletrolisador cloro-álcali de membrana? Entendendo a lógica central de "membranas, eletricidade e salmoura" por trás dos produtos do processo de produção cloro-álcali.

Introdução: A chave para a produção moderna de cloro-álcali não é simplesmente "eletrizar a salmoura". É a combinação controlada de membranas seletivas de íons, reações eletrolíticas e salmoura de alta pureza que permite a produção confiável de cloro, hidrogênio e soda cáustica em um único sistema eletrolítico. Compreender o funcionamento de um eletrolisador ajuda os compradores a avaliar a viabilidade de um sistema proposto e auxilia as equipes operacionais a identificar mais rapidamente o aumento do consumo de energia, a queda na pureza da soda cáustica ou a redução da vida útil da membrana.

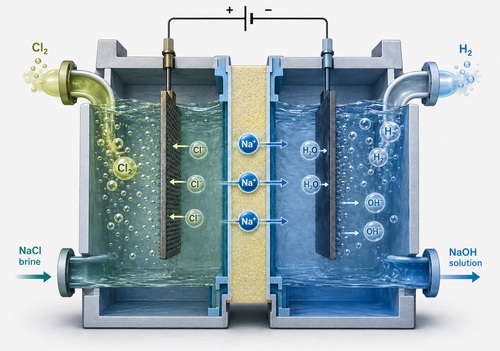

1. Um eletrolisador de membrana é essencialmente um reator eletroquímico separado por membrana.

A salmoura saturada purificada entra no compartimento anódico. Sob corrente contínua, os íons cloreto perdem elétrons no ânodo para formar gás cloro. Simultaneamente, os íons sódio presentes na salmoura passam através de uma membrana seletiva de troca catiônica para o compartimento catódico. Água deionizada é normalmente alimentada ao lado do cátodo; após ganhar elétrons no cátodo, ela forma íons hidrogênio e hidróxido. Os íons sódio então se combinam com os íons hidróxido para formar uma solução de hidróxido de sódio. Em resumo, o cloro é produzido no ânodo, enquanto hidrogênio e soda cáustica são produzidos no cátodo. Membrana de troca iônica cloro-álcali A camada intermediária é responsável por "permitir a passagem apenas dos íons apropriados". Esse transporte seletivo impede que o cloro entre em contato direto com a soda cáustica em processos modernos de membrana celular, reduzindo reações secundárias e melhorando a pureza do produto.

2. Por que a membrana determina a eficiência do eletrolisador e a qualidade do produto?

Uma membrana de troca iônica cloro-álcali de alto desempenho é projetada para o transporte seletivo de cátions: ela permite que o Na+ migre do lado do ânodo para o lado do cátodo, suprimindo a migração reversa desnecessária de Cl−, OH− e moléculas de água. Quando a seletividade da membrana diminui, a eficiência da corrente pode cair, o teor de sal na soda cáustica pode aumentar e o consumo de energia por unidade de produto pode crescer. Em instalações reais, a condição da membrana também é afetada por impurezas como Ca2+, Mg2+ e Fe na salmoura. Essas impurezas podem causar incrustações, deposição localizada ou maior resistência elétrica. A purificação da salmoura, portanto, não é uma etapa secundária; é a base para a operação estável da célula de membrana. A dureza, os sólidos em suspensão e os metais traço devem ser controlados para que a salmoura que entra no eletrolisador permaneça estável ao longo do tempo, prolongando a vida útil das membranas e dos eletrodos.

3. O verdadeiro desafio operacional é coordenar corrente, temperatura, concentração e pressão diferencial.

Um eletrolisador não se torna mais produtivo ou mais econômico simplesmente porque a corrente é aumentada. Se a densidade de corrente for muito alta, enquanto a vazão, a temperatura ou a condição da membrana não conseguirem acompanhar, a tensão da célula pode aumentar e ocorrer aquecimento localizado. Os níveis de líquido e a pressão entre os compartimentos do ânodo e do cátodo também devem ser controlados; caso contrário, a permeação através da membrana e a contaminação cruzada do produto podem aumentar. A soda cáustica que sai do compartimento do cátodo geralmente requer concentração adicional para atender aos requisitos de concentração a jusante. Para clientes que adquirem Produtos do Processo de Produção de Cloro-ÁlcaliA avaliação de um sistema deve ir além da capacidade nominal. Deve também considerar o consumo específico de energia, a capacidade de pré-tratamento da salmoura, a configuração da área da membrana, o método de circulação, os intertravamentos dos instrumentos e os dados de operação contínua a longo prazo.

4. A confiabilidade do eletrolisador depende dos materiais e de um sistema de manutenção.

O ânodo opera em um ambiente com alto teor de cloro por longos períodos, enquanto o lado do cátodo enfrenta condições altamente alcalinas e com liberação de hidrogênio. Portanto, os materiais, revestimentos, vedações e estruturas de fixação dos equipamentos devem ser selecionados visando resistência à corrosão e estabilidade a longo prazo. Se a tensão da célula aumentar anormalmente, a variação de tensão entre as células aumentar, o cloreto no produto aumentar, a pressão diferencial se tornar anormal ou a separação gás-líquido se deteriorar, a equipe deve determinar imediatamente se a causa é incrustação da membrana, menor atividade do eletrodo, problemas com a qualidade da salmoura ou bloqueio da vedação e do canal de fluxo. Manutenção de equipamentos cloro-álcalis Não deve se limitar à "substituição de peças". Deve combinar dados de tensão de célula única, fluxo, temperatura, pressão diferencial e análise do produto para um diagnóstico sistemático, de modo que as falhas em desenvolvimento possam ser identificadas antes da paralisação.

5. Do ponto de vista da engenharia, um eletrolisador de membrana é um sistema altamente acoplado.

A Rubri, marca da Hefei Sinopower Technologies Co., Ltd., prioriza a integração completa em todas as etapas do processo, desde o pré-tratamento de salmoura, eletrolisadores e membranas de troca iônica até a configuração de eletrodos, além do tratamento de gases subsequentes, tratamento com soda cáustica e suporte à manutenção em soluções relacionadas ao processo cloro-álcali. Empresas que constroem, expandem ou modernizam plantas cloro-álcali podem obter mais informações sobre as soluções relevantes da Rubri em hfsinopower.com. Em particular, quando sistemas legados apresentam alto consumo de energia, necessidade frequente de substituição de membranas, peças de reposição incompatíveis ou ciclos de manutenção excessivamente longos, geralmente é mais econômico começar analisando os dados do processo e a condição das células antes de decidir entre otimizar a operação, renovar membranas e eletrodos ou realizar uma modernização estrutural, em vez de simplesmente substituir todo o sistema.

Perguntas frequentes | Dúvidas comuns sobre aquisição e operação de eletrolisadores cloro-alcalinos de membrana

1. Por que a voltagem da célula aumenta gradualmente após um eletrolisador estar em funcionamento por algum tempo?

As causas comuns incluem incrustação ou envelhecimento da membrana, diminuição da atividade do revestimento do eletrodo, controle instável de impurezas na salmoura, formação de depósitos no canal de fluxo e temperaturas de operação fora da faixa de projeto. Compare primeiro as alterações na tensão e na pressão diferencial de cada célula e, em seguida, combine a análise da salmoura, o teor de sal na soda cáustica e a aparência da membrana para determinar a causa. Isso evita a substituição da membrana sem que problemas de qualidade da água a montante sejam detectados.

2. Com que frequência uma membrana de troca iônica cloro-álcali deve ser substituída?

Não existe um intervalo fixo adequado para todas as instalações. A vida útil da membrana está diretamente relacionada à pureza da salmoura, densidade de corrente, temperatura, controle de pressão diferencial, frequência de partida e parada e qualidade da instalação. Uma prática melhor é definir os critérios de vida útil da membrana a partir das tendências na eficiência da corrente, tensão da célula, qualidade da soda cáustica e vazamento através da membrana, em vez de substituir as membranas apenas com base no tempo de operação.

3. O que é mais comumente negligenciado durante a manutenção de equipamentos cloro-álcalis?

A etapa mais frequentemente negligenciada é a revisão de dados. Se a manutenção se limitar a substituir vedações, membranas ou eletrodos sem analisar a tensão da célula, o fluxo, a temperatura, a pressão diferencial e os indicadores de produto antes da falha, é provável que o mesmo problema volte a ocorrer. A manutenção também deve verificar a purificação da salmoura, os sistemas de circulação, a calibração dos instrumentos e a lógica de intertravamento.

4. Além da capacidade, o que mais deve ser confirmado ao adquirir uma nova planta de cloro-álcali?

Os principais itens incluem a capacidade de pré-tratamento da salmoura, as marcas e a intercambialidade das membranas e eletrodos, a estrutura da célula, a densidade de corrente de projeto, o consumo específico de energia esperado, a faixa de temperatura de operação, a lógica de controle automático, o prazo de entrega de peças de reposição e a capacidade de manutenção pós-venda. Para projetos no exterior, as condições locais de energia, os padrões de materiais, o transporte e o suporte à instalação também devem ser confirmados com antecedência para reduzir os riscos de comissionamento e adaptação.
